Instalaciones eléctricas sostenibles e inteligentes
Distribución de la energía, agardio.manager, mecanismos berker, lumina y cubyko, KNX y canalización: la oferta de Hager para proyectos sostenibles.
Productos9 min de lectura
La empresa familiar Hager Group, fundada en 1955 en Ensheim (Alemania), figura, según la propia compañía, entre los proveedores líderes de soluciones y servicios para instalaciones eléctricas en los sectores residencial, terciario e industrial. Su trayectoria se ha construido sobre sistemas completos para distribuir, proteger y canalizar la electricidad, y su mirada actual apunta a la sostenibilidad: la electromovilidad y unos edificios que consuman menos energía y la gestionen mejor.
En este artículo repasamos lo que Hager ofrecía para un proyecto a principios de 2022: la distribución de la energía, la gestión eficiente del consumo con agardio.manager, las series de mecanismos berker, lumina y cubyko, las soluciones KNX, la gestión del cableado y los servicios de apoyo al profesional. Cerramos con unas preguntas frecuentes y las fuentes consultadas.
Distribución de la energía: del cuadro de vivienda al cuadro general

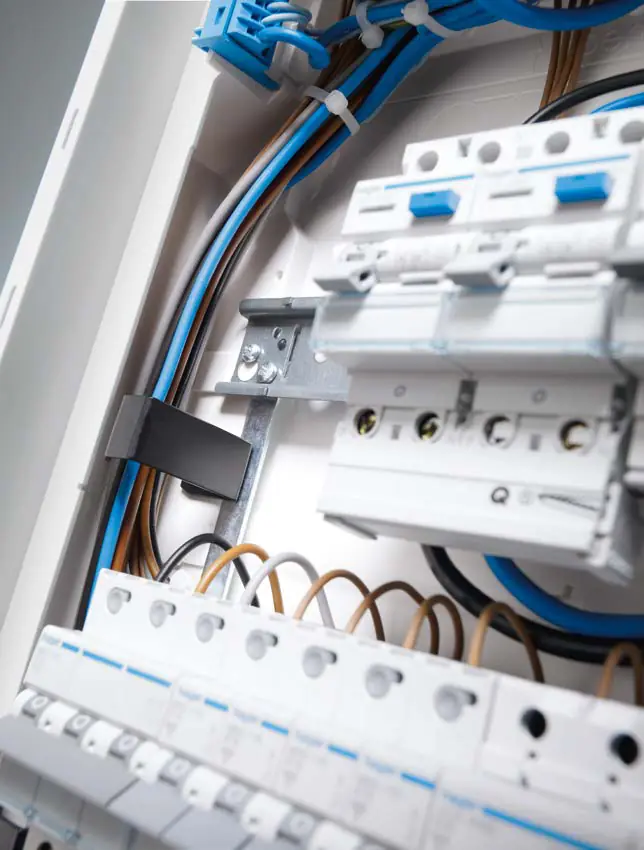

Toda instalación empieza en el cuadro. Hager cubre la distribución de la energía de punta a punta, con instalaciones que garantizan la seguridad de las personas y de los edificios: aparamenta modular (interruptores automáticos, diferenciales, contactores, telerruptores) de hasta 125 A, cajas de distribución para vivienda y pequeño terciario, armarios de hasta 4.000 A e interruptores automáticos de bastidor con relé de protección de hasta 6.300 A para la cabecera de las instalaciones mayores.
Para el proyectista, la elección de la caja depende tanto de la potencia como de dónde va a quedar el cuadro. Hager recomienda las series golf VR/VD para las viviendas con contador de telegestión, VF/VS como solución de uso general y VU/VA, con puerta metálica, cuando el cuadro queda expuesto al público. Para dimensionar cuadros de hasta 4.000 A, la marca ofrece el software Hagercad.project.
Gestión eficiente de la energía
Un edificio eficiente necesita, ante todo, buenos materiales aislantes; pero también debe supervisar y controlar cómo se distribuye y se usa la energía. Hager propone soluciones para controlar la temperatura y la iluminación mediante elementos de programación, regulación, mando o telemando, así como para controlar las persianas y la calefacción.

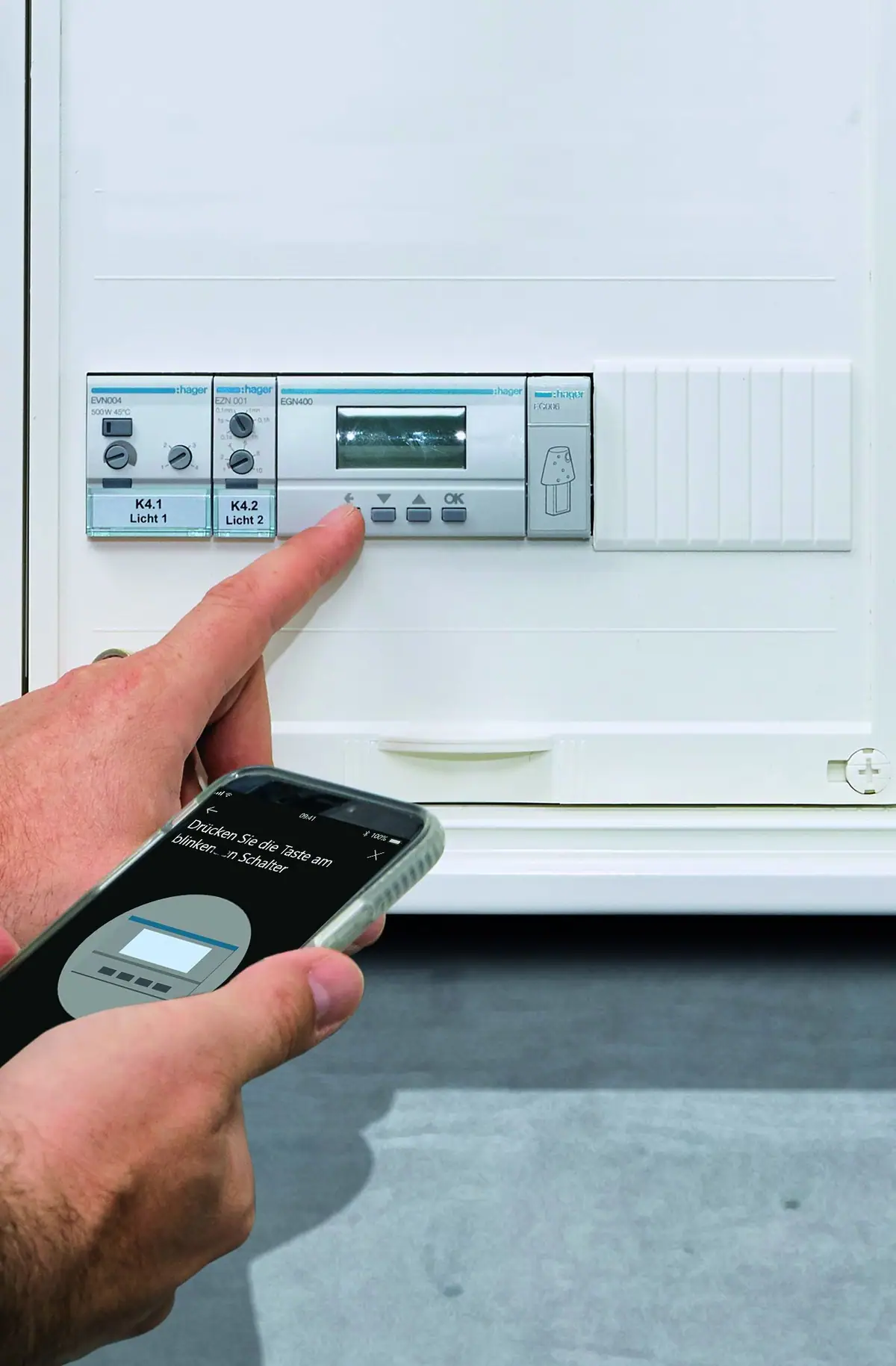

Un ejemplo son sus programadores horarios digitales: en 2022 la gama se había reducido a cuatro referencias que, según el fabricante, reúnen las funciones que antes exigían varios aparatos. Los modelos multifunción se configuran desde el móvil, la tableta o el ordenador por Bluetooth con la aplicación Hager Mood, e incluyen programas diarios, semanales o anuales, un modo astronómico con geolocalización y la función de interruptor crepuscular.
agardio.manager: medir para gestionar
Para la supervisión, Hager propone el sistema agardio.manager, un gestor multienergía para visualizar y controlar los parámetros de calidad y de consumo de la red eléctrica. Es un servidor que ocupa seis módulos en el cuadro y que recoge los datos de hasta 31 equipos Modbus, como contadores y protecciones de Hager o de otros fabricantes, incluidos contadores de agua o de gas.
Su interfaz web muestra cuánta energía se consume y dónde: el reparto del consumo, los armónicos, los picos y la evolución en el tiempo o tras una mejora. Los datos se guardan en el propio equipo y pueden exportarse en CSV. Según Hager, la solución cumple la norma IEC 60364 y facilita alcanzar los objetivos de la ISO 50001, la norma de sistemas de gestión de la energía, y permite mejorar la clase de eficiencia energética del edificio.
Series de mecanismos: diseño para cada proyecto
El mecanismo es la parte de la instalación que más se ve y la que más se toca.

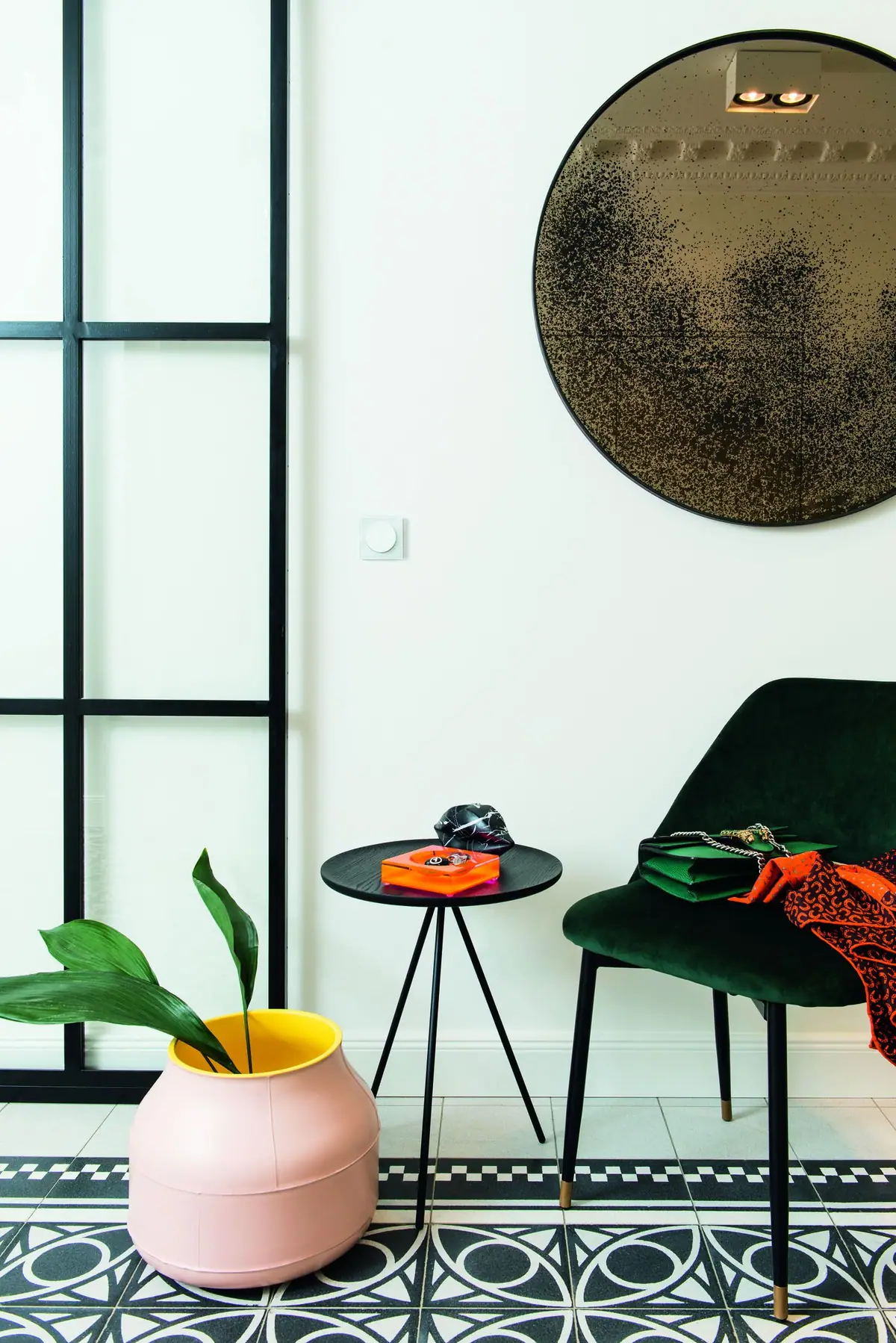

La gama de Hager ofrece series de mecanismos aptas para todo tipo de proyectos arquitectónicos: en su catálogo de 2021, más de 18 líneas de diseño, de los clásicos a los contemporáneos. El fabricante las organiza en tres familias: las series berker, para proyectos de altas prestaciones y diseño cuidado; lumina, el estándar económico que no renuncia a la calidad, y cubyko, para entornos exigentes o a la intemperie. La tabla resume sus datos principales.
Series berker

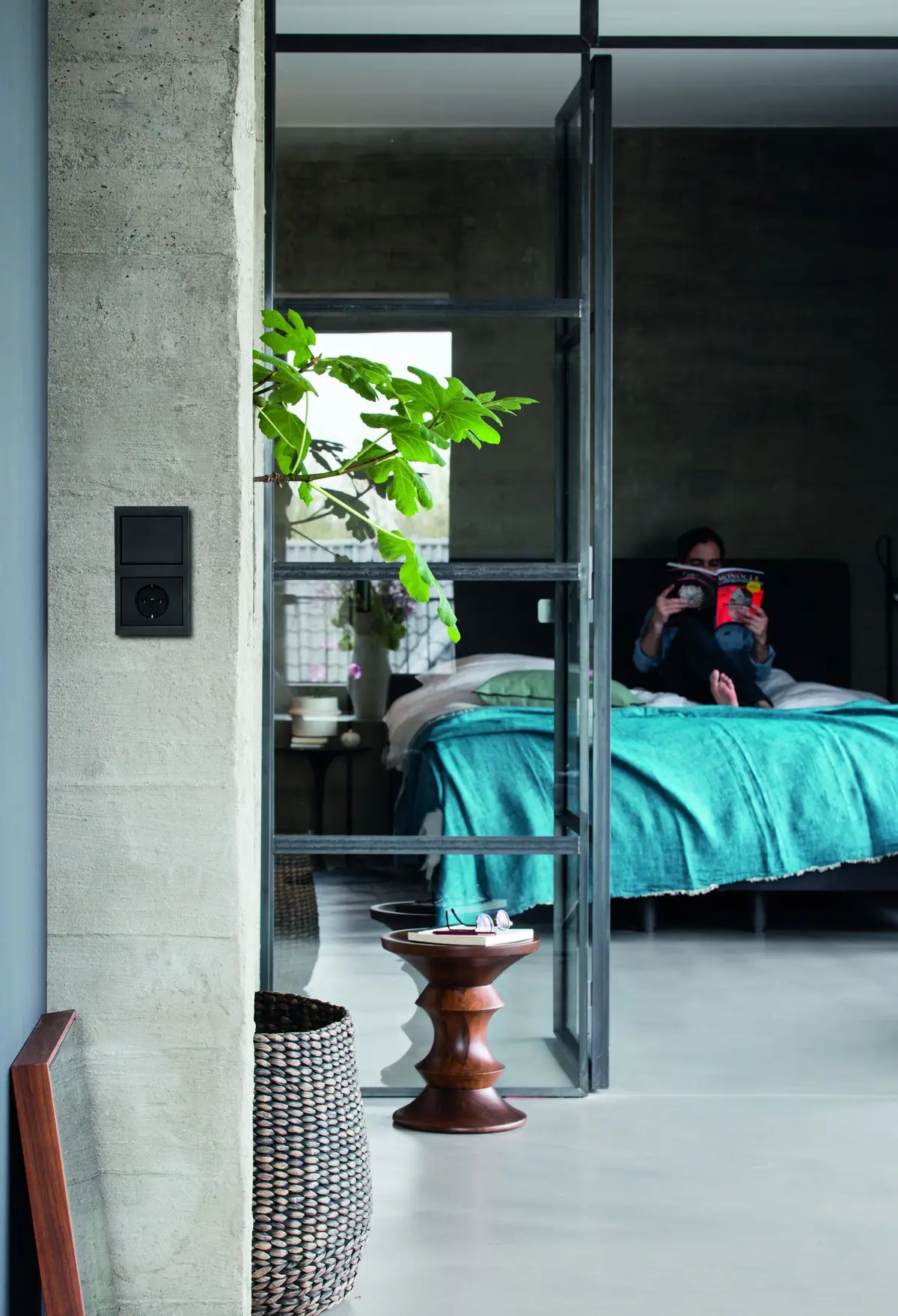

Las series berker presentan una gama de interruptores con diseños versátiles que combinan formas y colores, para que el producto final se ajuste a las necesidades del proyecto, con la opción de personalizar los marcos o las teclas. El abanico va de líneas clásicas, como la Serie 1930 inspirada en la Bauhaus —también en porcelana de Rosenthal— o la Serie R.classic con mando rotativo, a líneas planas como berker R.8, que sobresale solo 3 mm de la pared.
En varias series el marco cambia de material: cristal, aluminio, acero inoxidable, pizarra, hormigón, madera, piel o acrílico, según la serie. Y cuando el catálogo no basta, el servicio Manufaktur de Hager fabrica piezas únicas y series modificadas en materiales, colores y acabados a medida. Lo contamos en detalle en el artículo dedicado a Berker R.1.

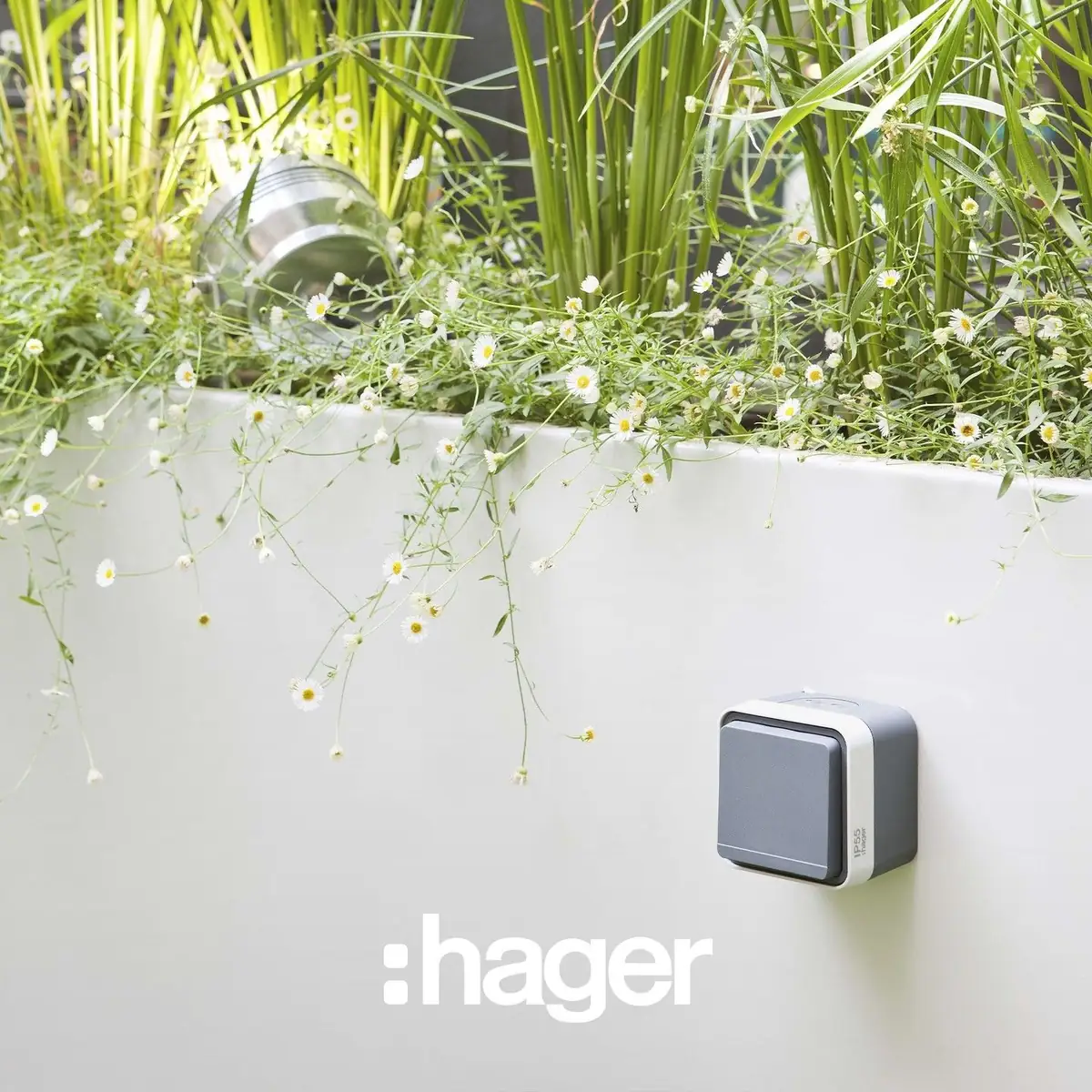

cubyko IP55
Otro estilo de interruptor es cubyko, que se distingue por su diseño refinado, adaptable a todos los entornos y resistente a todas las estaciones. Está probado con grado de protección IP55 y resistencia a impactos IK07, se fabrica en polipropileno gris o blanco y se instala en superficie o empotrado. Hager lo recomienda para ambientes rigurosos o de trabajo, garajes, piscinas o exteriores.
En la versión de superficie puede incorporar un anillo luminoso LED, blanco o azul, que mejora su visibilidad. Su diseño, de Erwin Van Handenhoven, director de diseño de Hager Group, recibió el Design Plus powered by light+building, el German Design Award y el iF Design Award. Según Hager, funciona entre -40 y +60 °C y puede integrar módulos tebis KNX.
lumina

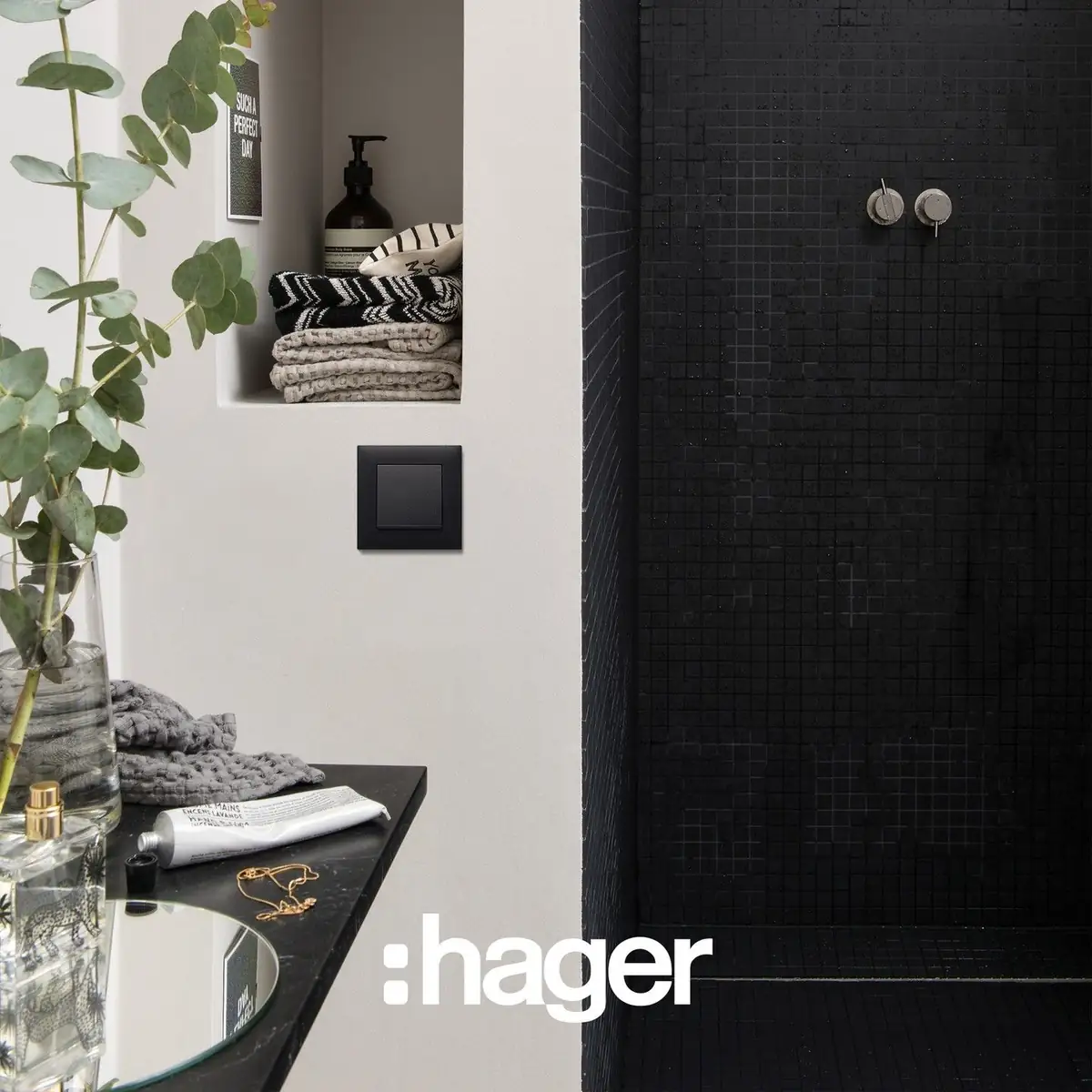

lumina es el estándar de Hager: una serie contemporánea pensada para proyectos en los que la relación entre coste y prestaciones es decisiva, sin renunciar a la calidad ni al diseño. Incluye interruptores simples, dobles y triples, con indicador, reguladores rotativos y tomas Schuko, entre otras funciones.
Se presenta en dos versiones. lumina intense ofrece tres colores —blanco polar brillo, plata mate y negro mate— y un marco de diseño propio, y permite combinar mecanismos y marcos para personalizar el conjunto. lumina soul, solo en blanco polar brillo, responde a la demanda de soluciones más económicas sin renunciar a la calidad. Ambas admiten marcos de hasta cinco elementos y se montan con solo dos referencias por punto, mecanismo con tecla y marco; están certificadas por VDE y AENOR.
Soluciones KNX para el edificio inteligente
Hager ofrece además la posibilidad de incorporar a la instalación soluciones KNX, el protocolo abierto aprobado como norma internacional ISO/IEC 14543-3 y como norma europea EN 50090. Al ser un estándar, los dispositivos de distintos fabricantes hablan el mismo idioma y la instalación puede ampliarse con el tiempo. Los equipos KNX permiten el control eficiente de la energía —iluminación, persianas y toldos, climatización, acceso remoto— y garantizan la seguridad y el confort de los usuarios.
Hager propone tres formas de configurarlo, según el tipo de obra, y una herramienta para controlarlo:
- quicklink: sistema vía radio para rehabilitación, sin necesidad de tender nuevas líneas de cable ni de herramientas de programación.
- easy: para obra nueva y rehabilitación integral; se configura con un servidor, una tableta y la aplicación easy.
- ETS: el software estándar de KNX para proyectos residenciales y terciarios de mayor alcance.
- domovea: la visualización y el control de toda la instalación KNX desde un solo dispositivo.

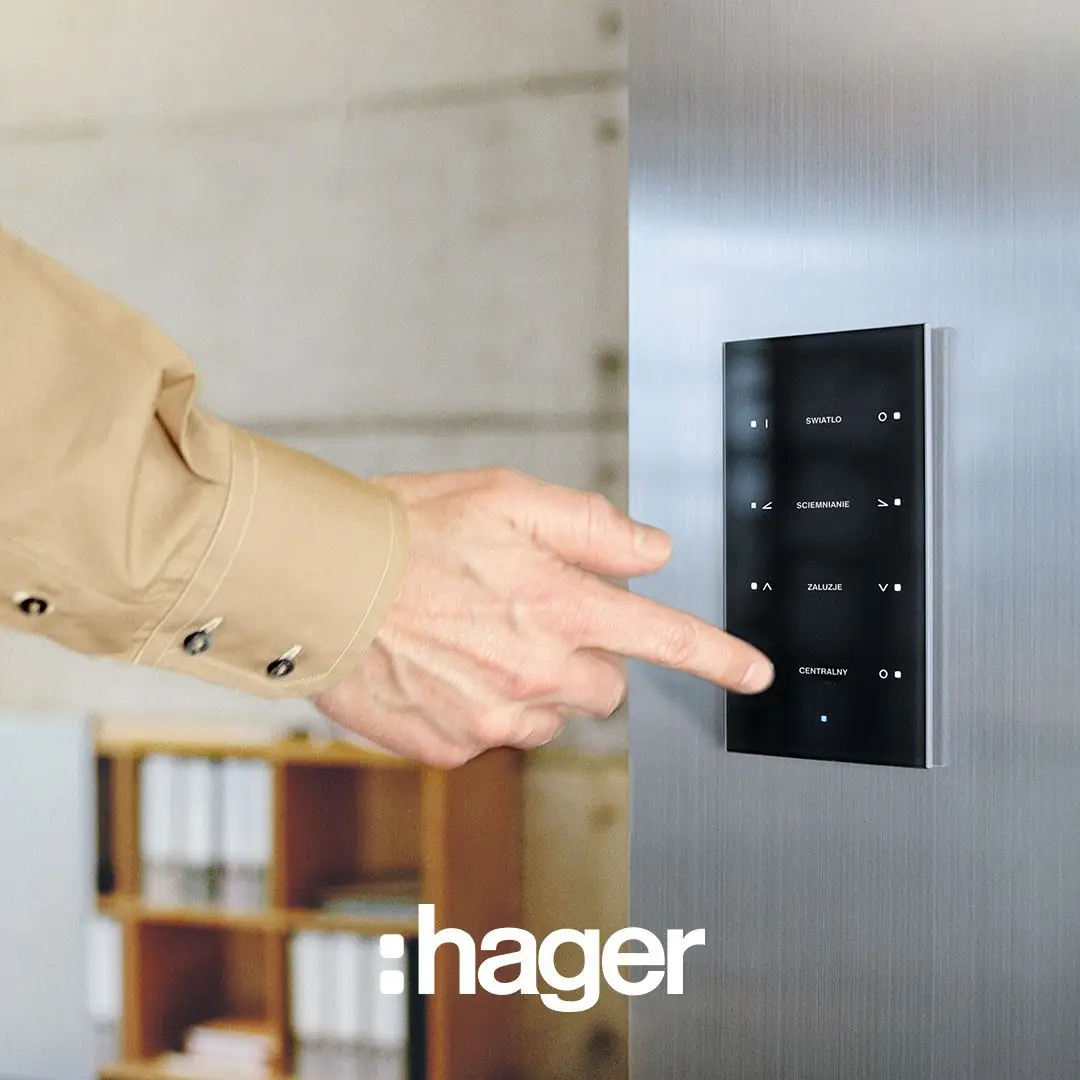

Los elementos de control, como los teclados KNX, conservan la misma estética que los mecanismos convencionales: están disponibles para los marcos de las series berker R, K, Q, B y S, incorporan un sensor de temperatura y sus LED se pueden personalizar. Así, un mismo proyecto puede combinar puntos convencionales e inteligentes sin cambiar de lenguaje.
Gestión del cableado
Hager también ofrece soluciones de canalización para llevar energía y datos allí donde se necesitan durante toda la vida útil del edificio. Sus gamas buscan instalaciones más eficientes, que se puedan ampliar con facilidad, en proyectos residenciales, terciarios e industriales:
- Residencial: minicanales tehalit.LF, desde 6 × 9 hasta 20 × 35 mm, también en imitación madera y en negro, y tehalit.ateha, para reformas y renovaciones.
- Terciario: canales de distribución y portamecanismos tehalit para oficinas, talleres, colegios, hoteles u hospitales.
- Zócalos tehalit.SL: de 55, 80 y 115 mm de ancho, con dos o tres compartimentos, hasta ocho colores y versión con LED.
- Puestos de trabajo: cajas de suelo para suelo técnico o pavimento, minicolumnas telescópicas y tehalit.officebloc.
Servicios para el profesional
La compañía acompaña al profesional antes y después de la venta. Ofrece asistencia técnica con asesoramiento y orientación integral, y formación con personal especializado —sesiones prácticas sobre el terreno, webinars y vídeos explicativos— para facilitar la instalación de sus sistemas. A ello se suman herramientas digitales como Hagercad.project para diseñar cuadros, la aplicación Hager Ready con el catálogo y la documentación técnica, y una aplicación para presupuestar y simular las series de mecanismos estancia por estancia.
Por último, su web ofrece un espacio para la inspiración, con una galería de diseños, obras de referencia y testimonios de profesionales que aportan ideas para cualquier proyecto.
Hager Group, el fabricante
Peter Hager fundó la empresa en 1955 en Ensheim (Sarre, Alemania) con sus hijos Hermann y Oswald, y en 1962 inauguró su fábrica de Obernai (Francia). Desde 2010 el grupo integra a Berker, el fabricante alemán de mecanismos que firma las series berker. En España opera como Hager Sistemas, con sede en La Roca del Vallès (Barcelona) y delegaciones en todo el país.
Su apuesta por la sostenibilidad se concreta en la gestión de la energía en los edificios y en la electromovilidad, con su gama de puntos de recarga witty. Hager es una solución versátil para todos los profesionales: instaladores, cuadristas, arquitectos, interioristas y prescriptores, y también para propietarios de viviendas, hoteles, comercios u oficinas, con opciones seguras y certificadas.
Preguntas frecuentes
- ¿Qué serie de mecanismos de Hager se usa en exteriores?
- cubyko IP55. Es estanca, resiste impactos (IK07), funciona entre -40 y +60 °C según la ficha técnica y se instala en superficie o empotrada, en gris o en blanco. Hager la recomienda para garajes, piscinas, terrazas y jardines.
- ¿Puedo combinar mecanismos convencionales y KNX con el mismo diseño?
- Sí. Los teclados KNX de Hager están disponibles para los marcos de las series berker R, K, Q, B y S, de modo que los puntos inteligentes mantienen la misma estética que los interruptores y tomas convencionales.
- ¿Qué diferencia hay entre lumina intense y lumina soul?
- lumina intense se ofrece en blanco polar brillo, plata mate y negro mate, con un marco de diseño propio; lumina soul, solo en blanco polar brillo, se plantea como una opción más económica. Ambas admiten marcos de hasta cinco elementos.
- ¿Para qué sirve agardio.manager?
- Para medir y visualizar el consumo y la calidad de la red de un edificio. Recoge los datos de hasta 31 equipos Modbus —contadores eléctricos, de agua o de gas y protecciones— y los muestra en una interfaz web. Según Hager, ayuda a cumplir la IEC 60364 y a alcanzar los objetivos de la ISO 50001.
- ¿Hasta qué potencia cubren los cuadros de Hager?
- Desde cajas de vivienda de hasta 63 A hasta armarios quadro de hasta 4.000 A, con interruptores automáticos de bastidor de hasta 6.300 A para la cabecera de las instalaciones mayores.
