Centro de salud de Amposta, Tarragona – PMMT

Diseñado por PMMT

“Propusimos hacer un cambio de zonas públicas, para poder conseguir un edificio que se orientara en todas sus alas interiores a norte y a sur, para obtener la mayor luz natural posible en las zonas de consulta y de uso de público, además propusimos un proyecto de urbanización para toda la parcela incluyendo el parque infantil y todas las zonas de espacios públicos, con lo que conseguimos organizar un poco ese trozo de ciudad dándole una nueva vida.”

— Joana Cornudella

El nuevo Centro de Atención Primaria (CAP) de Amposta, en el sur de la provincia de Tarragona, es obra de PMMT, estudio especializado en arquitectura sanitaria. Lo firman Patricio Martínez, Maximià Torruella y Joana Cornudella, que llevó el proyecto. Es un edificio compacto en el que dos materiales cerámicos, el ladrillo cara vista y la celosía, resuelven a la vez la imagen urbana, el control solar y la privacidad de los pacientes.

En este artículo repasamos el encargo y la ordenación del solar, la planta organizada alrededor de dos patios, el trabajo con la luz y la ventilación naturales, cómo se componen las fachadas de obra vista y celosía y, al final, la ficha técnica con los datos publicados por el estudio y por los equipos que participaron en la obra.

El encargo: ordenar un trozo de ciudad

El solar se encuentra en el límite de Amposta. El edificio es un volumen rectangular y compacto, de planta baja más dos, con una altura total de 10,65 metros y fachadas que combinan el hormigón visto con la obra de fábrica y la celosía cerámica. El centro, de 2.337 m², se construyó en una zona hasta entonces desestructurada, rodeada por un lado de viviendas y un parque infantil degradado y, por el otro, de una estación de autobuses y una zona comercial de grandes supermercados, sobre uno de los viales principales del municipio. Las obras se ejecutaron entre 2017 y 2018 y el centro abrió sus puertas el 21 de mayo de 2019.

El encargo es público: según explicó Joana Cornudella en nuestra entrevista Workflows That Matter, PMMT se presentó al concurso y lo ganó. Como es habitual en este tipo de edificios, el diseño se trabaja con la administración y con el usuario final, que marcan las necesidades del centro.

La propuesta de PMMT consistió en hacer un cambio de zonas públicas para conseguir un edificio que se orientara en todas sus alas interiores a norte y a sur, y obtener así la mayor luz natural posible en las zonas de consulta y de uso público. Además, el estudio propuso un proyecto de urbanización para toda la parcela, incluido el parque infantil y todos los espacios públicos. De ese modo se ordena ese trozo de ciudad y se aporta un espacio público revitalizado.

“En este caso, se trataba de un caso un poco peculiar porque era un Centro de Asistencia ubicado en un espacio un tanto desestructurado, en los límites de la población. Con esto sobre la mesa, propusimos hacer un pequeño cambio de zonas públicas para poder levantar un edificio y conseguir organizar esa parte de ciudad dándole una nueva vida. Además buscábamos que el centro llegara a integrarse bastante con su entorno y conectara con esa parte más de ciudad, de vivienda, con esos tonos tierra, etc. Al final, buscando ese tipo de colores nos fuimos mucho hacia materiales como la cerámica y después de hacer muchas pruebas, acabamos con un edificio de obra vista y celosía cerámica.”

— Joana Cornudella, en Workflows That Matter

Dos patios centrales que organizan la planta

Dos pasillos, dos patios y las consultas a fachada.

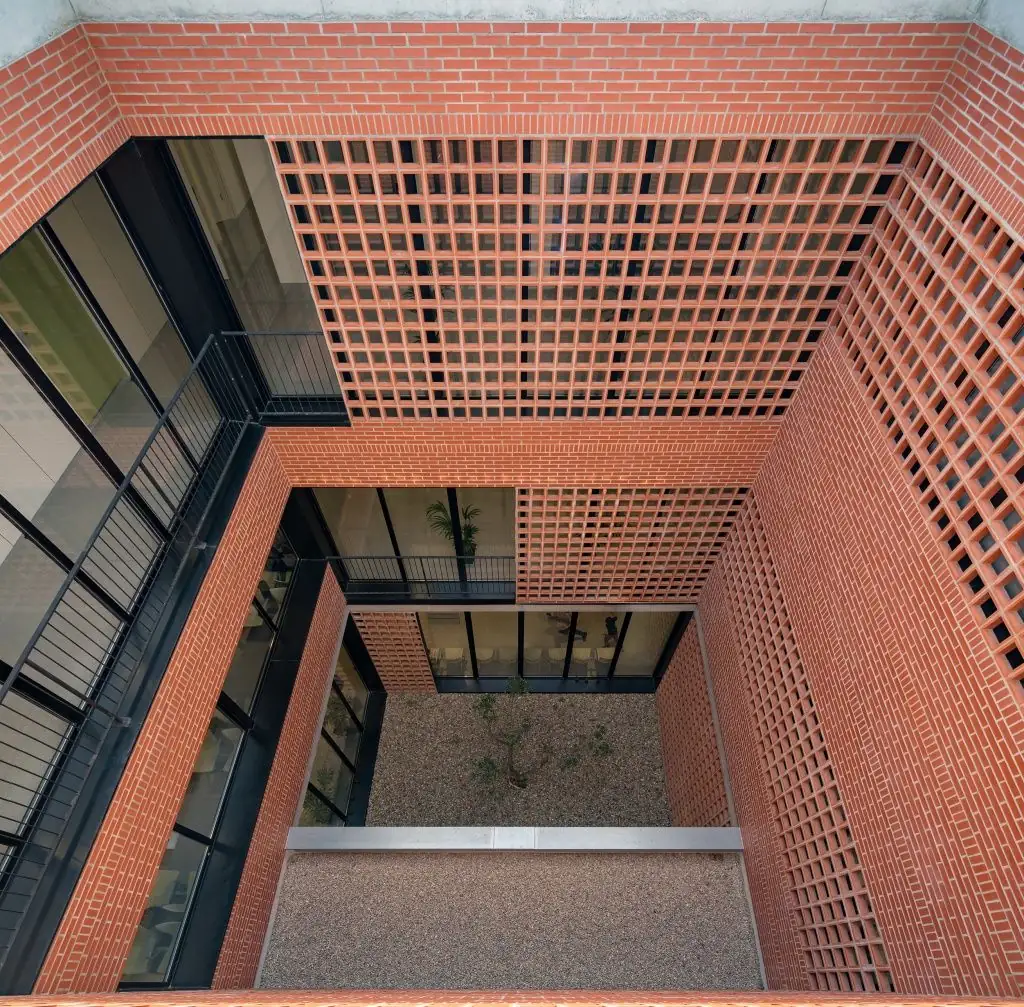

La distribución interior se organiza a partir de dos pasillos principales que recorren todo el edificio a ambos lados de dos patios centrales, hacia donde se abren las salas de espera. En el espacio entre pasillos se ubican los núcleos de comunicación vertical y los núcleos de baños. A ambos lados de los pasillos, a lo largo de la fachada, se disponen las consultas y el resto de dependencias.

El Centro de Atención Primaria está diseñado para facilitar espacios interiores flexibles gracias a la disposición de su estructura. Según PMMT, aunque el único uso previsto es el de centro de atención primaria, no hay pilares intermedios que compliquen la redistribución interior. La ingeniería de estructuras, BIS Structures, describe una planta rectangular de 42 × 25 metros con tres niveles sobre rasante.

El programa, según la Generalitat de Catalunya, se reparte así:

• Planta baja: entrada y área administrativa, atención continuada, pediatría y atención a la salud sexual y reproductiva (ASSIR), con sus salas de espera.
• Planta primera: medicina general, con 10 consultas médicas y 10 de enfermería, además de odontología y un área polivalente.
• Planta segunda: educación sanitaria y actividades comunitarias, dirección y sala de reuniones, y las áreas de personal, almacenaje e instalaciones.

Luz y ventilación naturales para acoger al paciente

“Para conseguir que el paciente se sintiera lo más acogido posible, trabajamos mucho las conexiones con la luz natural y con las ventilaciones naturales.”

— Joana Cornudella

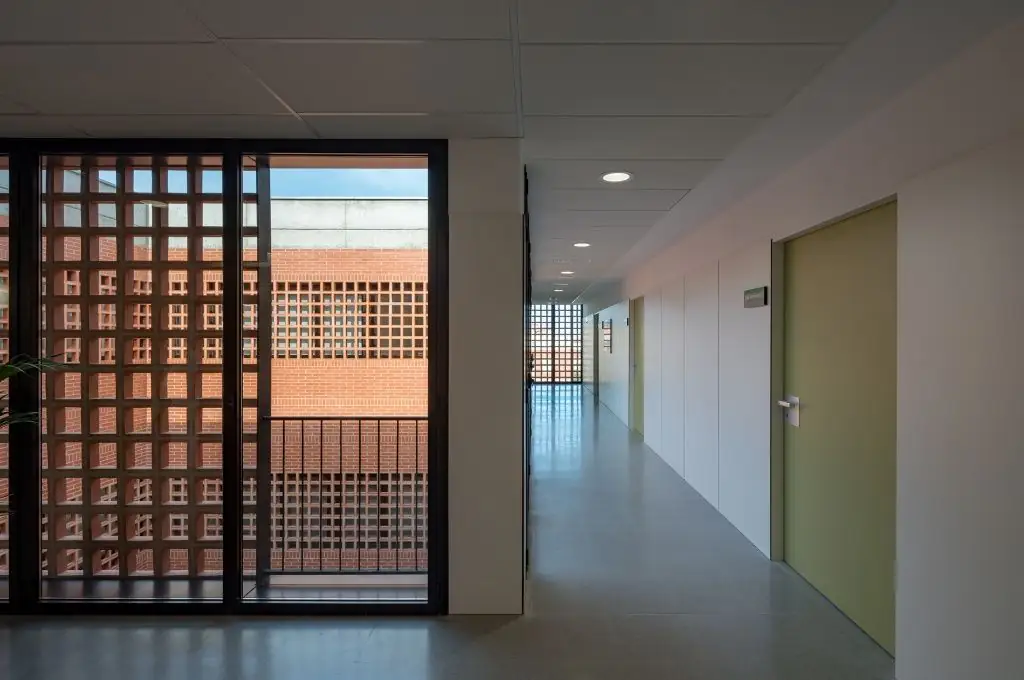

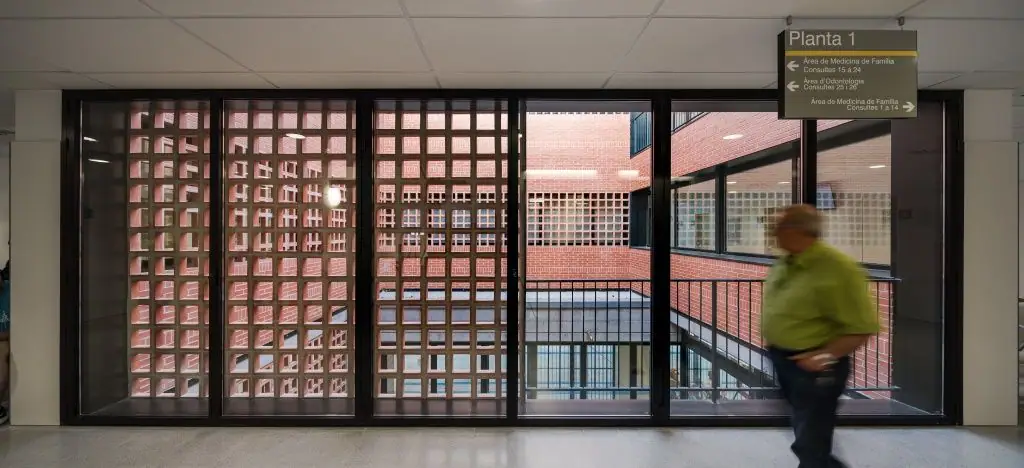

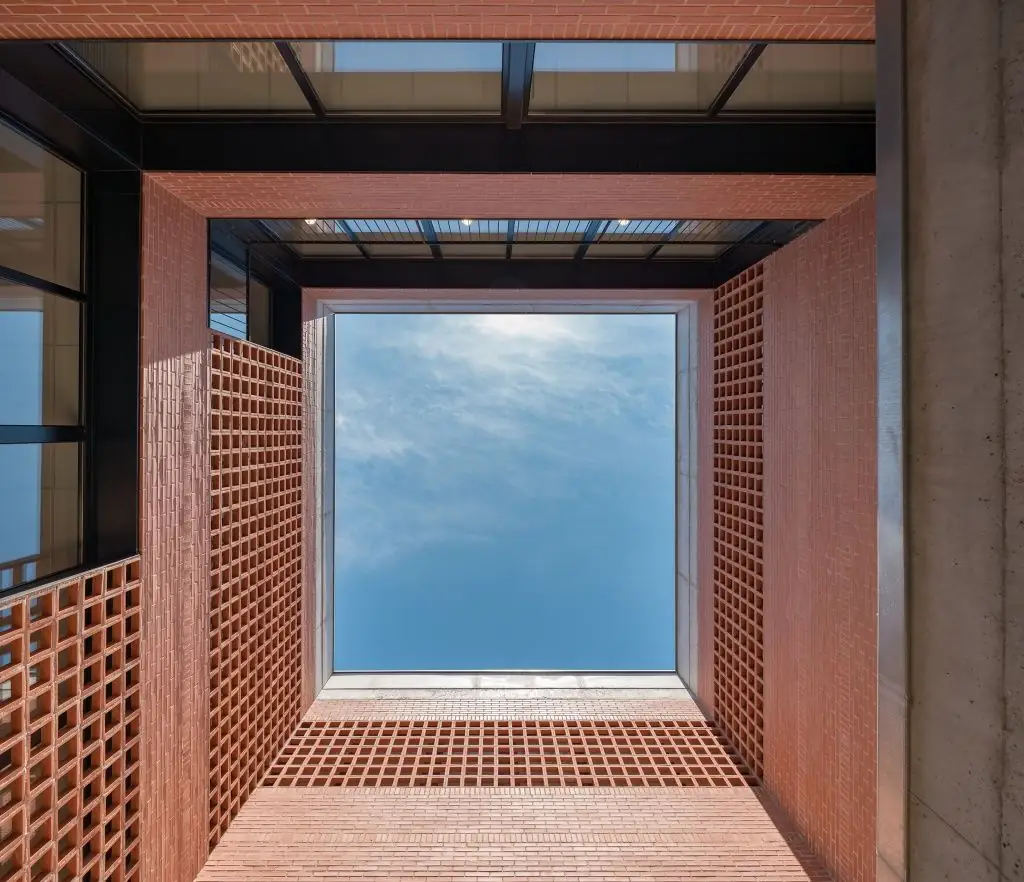

Todas las consultas dan a norte y a sur en fachada, y en la parte central los grandes patios, también tratados con obra vista y celosía cerámica, aportan luz a las salas de espera.

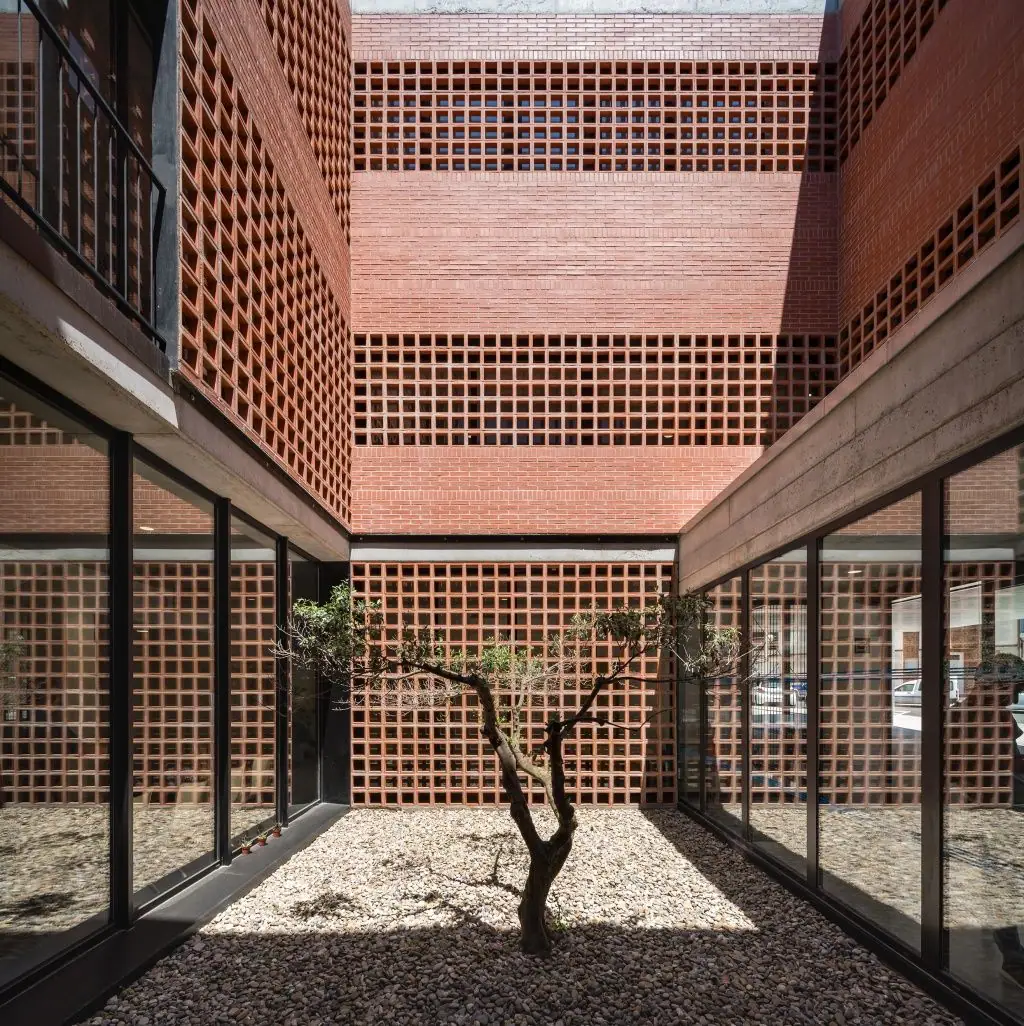

Con las celosías se generan a su vez filtros visuales: una persona sentada a un lado del patio no ve a quien espera enfrente, al otro lado, para otra consulta. Así la celosía cumple un doble objetivo: aportar luz evitando la sobreexposición solar y garantizar la privacidad de los usuarios.

Fachadas de obra vista y celosía cerámica

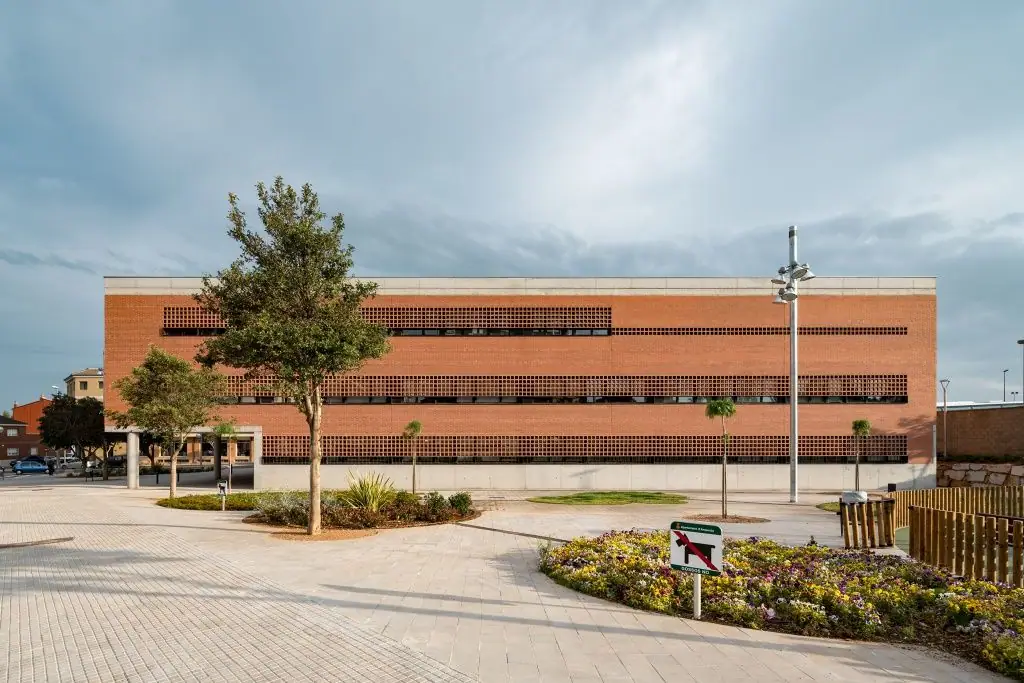

El centro buscaba integrarse en su entorno, y lo consigue con la selección de los materiales de fachada: una combinación de obra vista y celosía cerámica de 20 × 20 que dio la versatilidad que se buscaba al diseñar el edificio. El resultado es una pieza singular de hormigón y obra vista, un rectángulo que se inserta en la ciudad, muy visible desde algunas de las vías principales y a la vez camuflado en su entorno, integrado en el resto del tejido urbano.

Densidad de celosía según la orientación

En las fachadas este y oeste se opta por un degradado hacia la planta baja: mayor densidad de cerámica en las plantas superiores y menor en la planta baja, donde hay menos incidencia solar. En la fachada norte se deja la superficie vidriada.

Llenos, vacíos y aparejo en la fachada principal

En la fachada principal se buscaron combinaciones de lleno y vacío de acuerdo con el espacio que hay detrás. El lleno es un plano ciego de obra vista y el vacío son las celosías, que se superponen a esa parte ciega con un desplazamiento en horizontal. Así se genera un juego de huecos y llenos que da más presencia a la fachada en su entorno.

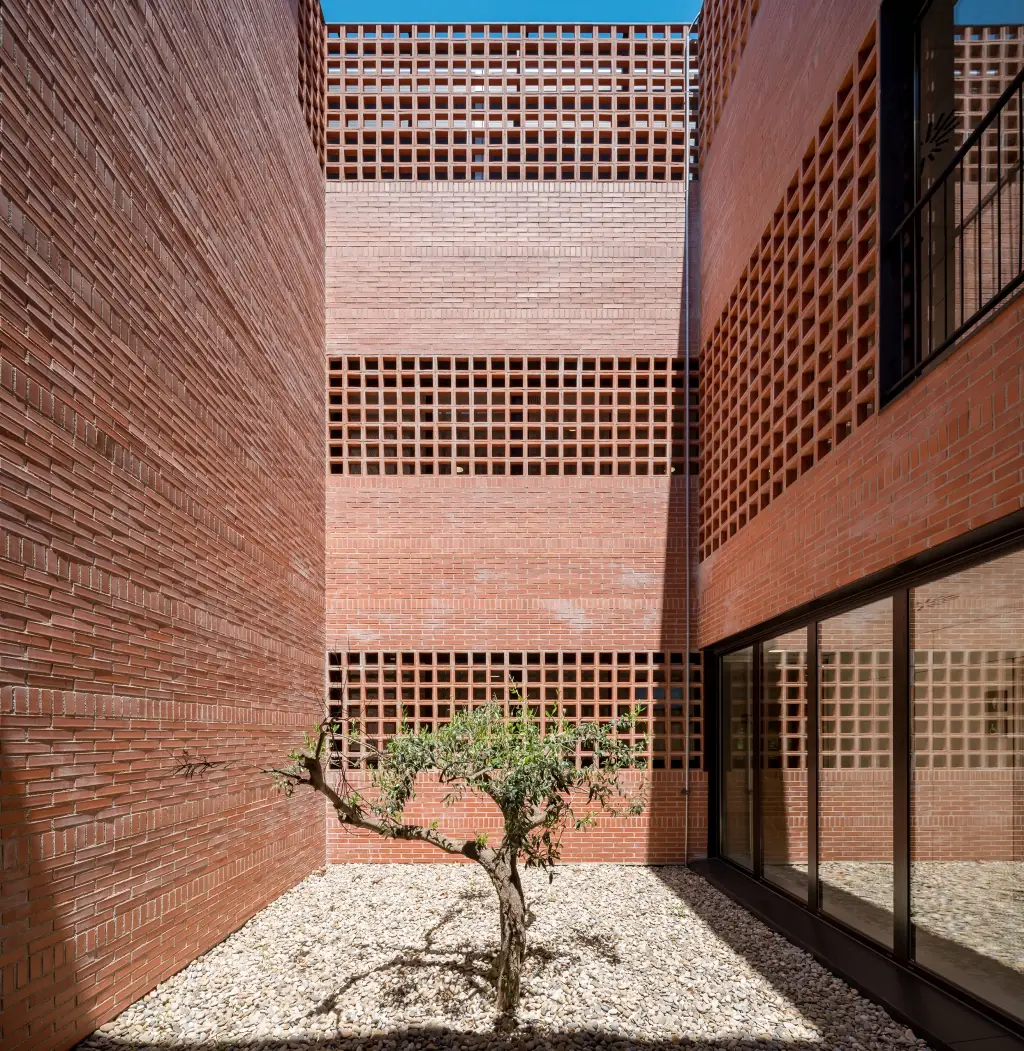

Para dar ritmo a esta fachada se incluye además un cambio de aparejo: en las grandes extensiones de obra vista, con varias hiladas a soga, aparece una hilada a sardinel que aporta horizontalidad y rompe el gran plano. Es un gesto muy sutil que da ritmo a la fachada con las piezas que se intercalan.

Estas son las claves materiales del proyecto:

• Hormigón visto: se combina con la obra de fábrica y la celosía en todas las fachadas.
• Obra de fábrica cara vista: el plano ciego de fachadas y patios, con aparejo a soga e hiladas a sardinel que marcan la horizontal.
• Celosía cerámica de 20 × 20: control solar, filtro visual y protección frente a la intrusión, con más o menos densidad según la orientación.
• Vidrio: en la fachada norte se deja la superficie vidriada.
• Patios centrales: llevan luz y ventilación naturales al corazón del edificio.

Ficha técnica

Más sobre PMMT

En nuestra entrevista Workflows That Matter, Joana Cornudella resumía así lo que el estudio buscaba con este proyecto:

“Al final es un proyecto bastante pequeño y con este diseño, después de darle muchas vueltas, tanto al exterior como al interior, lo que acabábamos buscando nosotros era la comodidad del paciente y transmitir la calidez del material con el que diseñamos el edificio.”

— Joana Cornudella
